制药厂内部整体消毒方案
摘 要
臭氧（O3）处理技术，可以对空间或水体中的各类物质进行反应，其过程不会产生不环保的物质，是已知氧化能力很强的材料。它作为一项既环保又安全的应用技术，即可以解决水中的异味物质以及颜色不纯净的问题，将水中总有机物含量（COD）降低50%左右，又能对净化空间环境，对环境内的各类细菌、病毒等微生物起到良好的杀灭作用。国外对于生产环境及各类生产用水、饮用水等有严格的标准执行，如饮用水不得含有病原菌、毒素等，但需含矿物质。各种矿物质、pH值、混浊、颜色、溶解率、气体、微生物等，都会影响水的品质。为提高水质，欧洲、日本和美国均在上个世纪采取了臭氧水处理技术。我国近些年才开始使用成熟的臭氧净化处理技术和设备。使用臭氧可以净化生产环境，可以大大节约水资源、促进水资源的循环再利用。
本厂成立以来，针对不同的环境，研发出不同应用目标下的处理方案，完善了臭氧处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧处理应用的盲目性问题，同时在更大范围内推广应用臭氧处理技术，提高我国生产生活、食品药品的安全性，更有效地资源的利用。据悉，臭氧制备技术经过几十年来的研究，单位能耗降低了约2－3倍，臭氧发生器的价格也在不断下降，设备更为紧凑更有利于推广。
臭氧处理方案
一、臭氧的原理
1、设备由气源系统、臭氧发生系统、高压电源、散热器、控制系统等部分组成。
2、设备以空气或氧气为气源，通过高压变频放电产生臭氧，并利用臭氧的强氧化性进行杀菌消毒、去味和降解有机物。
3、设备采用氧气为气源时，通过内置的制氧机制备氧气，其以美国进口沸石分子筛为吸附剂，用变压吸附法（PSA）将空气中的氧气与氮气分离，并滤除空气中的有害物质，从而获取高纯度的氧气，并大大提高臭氧产量、纯度和效率。臭氧发生器
二、项目概况及方案
依据贵公司所提供的相关资料，获知为奥托沙内部消毒，内部空间为以下数据的区域，需要1小时内达到后进行有效的消毒杀菌效果，5大区域分别消毒两大净化级别，通过计算可知空间消毒所需臭氧量，以下根据相关资料做出方案分析和结果。
一共五个独立区域：
1. 十万级区 91m2，高度2.8m
2. 万级区 210m2，高度2.8m
3. 更衣区（十万级） 68m2，高度2.8m
4. 实验室一区（万级）56m2，高度2.8m
5. 实验室二区（万级）20m2，高度2.8m
每个区域有独立空调，其中1，2点空调主机放在同一个房间（空调机房），另外3个全部分开放置于对应区域的天花隔层中。问题如下：
1. 想用两台臭氧发生器给所有的区域进行消毒处理，可行吗？如果行？需要多少钱？工期多少？
解： 如想用2台臭氧发生器给所有区域进行消毒是可行的，一台臭氧发生器用在十万级别的两个区域共用一台，另一台臭氧发生器用在三个万级区域共用一台。
一：根据十万级别区域 一个91m2 ,一个更衣区68m2，高度均为 2.8m,臭氧发生器放在机房内，因此，需要铺一定长度的2分不锈钢管道到更衣区的空调主机送风口内，根据这样的综合因素，这两个区域需要配的臭氧发生器为，HY-015-60A 一台，因为在一点的送风工程中需要衰退的因素考虑，因此需要臭氧发生器HY-015-60A 一台。
二：根据万级别区域 一个210m2 一个56m2 一个20m2 高度均为2.8米，臭氧发生器利用1台放在机房内，因此需要铺出2条管道到 56m2和20m2的两个空间的空调主机送风口内，根据数据，20m2的空调主机到机房的距离大概在45米左右，56m2的空调主机到机房的距离大概38-40米左右，因此需要铺出2条2分的管道。再根据这样的距离和臭氧的衰退因素综合计算总结出，需要1台HY-018-120A 一台 。
两台机器安装调试+管道铺设焊接，需要工期大概2天。
三、设备构成及说明
按照臭氧消毒系统运行特点，气源制备部分是臭氧消毒系统中的前置系统，它的作用是为臭氧发生器提供所需的质量适宜和数量足够的气体。气源制备部分有各种形式可供选择。对不同形式的气源制备部分的选择主要考虑的因素是供气的规模、现场条件以及运行能耗。
在臭氧发生过程中，当以空气为气源，通过内置的气泵空压压缩时，因需进行压缩冷凝造成气源中的水气含量上升，故而常常会加装干燥辅助系统，从而降低设备故障几率。同时在实际使用当中，空气源发生器也要依据设备所处环境充分考虑加装冷凝干燥系统。
臭氧发生部分是臭氧消毒系统中的核心，它的作用是生产消毒工艺所需的数量足够臭氧气体。它的投资约占整个臭氧消毒的60%以上，运行能耗约占50%-70%。臭氧发生部分因臭氧发生器的形式不同而有所差异，我公司采用自主研发的变频高压放电包，在脱羟石英放电管中放电催化氧气转化为臭氧。
依据项目实际情况，综合考虑后推荐使用1台HY-015-60A独立处理,1台HY-018-120A独立处理。考虑到臭氧的比重比空气重，设备安装时臭氧输出口应接入送风口处，将臭氧连接管路进行投加
数量 | 每小时产量 （g/h） | 消毒级别 十万级别 | 价格 （元/台） | 总计 （元） | |
臭氧机 | 1 | 60 | 十万级别 | 8200 | 8200 |
数量 | 每小时产量 （g/h) | 消毒级别 万级别 | 价格 （元/台） | 总计 （元） | |
臭氧机 | 1 | 120 | 万级别 | 15800 | 15800 |
安装管道 | |||||
材料 | / | 2分不锈钢管 | 接头 | 阀门 | 弯头 |
/ | 直通 | 臭氧管 | 人工安装费 | 工期2天 | |
/ | 4分水管 | 安装调试 | 管件 | 等 | |
/ | 材料费3500元+人工安装费用1000元 （注：可自行采购材料，只需付人工安装费用） | ||||
总计：8200+15800+3500+1000元 合计 28500元 （大写贰万捌仟伍佰元整）
以上价格为含税含运，同时都可赠送一定长度的臭氧管。 | |||||
所选用的型号设备参数如下：
HY-015-60A臭氧发生器参数
臭氧产量 | 60g/h | 额定功率 | 680 |
输入电源 | 220V/50HZ | 冷却方式 | 水冷 型 |
设备体积 | 55*40*113cm | 设备重量 | 41KG |
单价 | 8200元/台(含税含运费) | ||
HY-018-120A臭氧发生器参数
臭氧产量 | 120g/h | 额定功率 | 1300 |
输入电源 | 220V/50HZ | 冷却方式 | 水冷 型 |
设备体积 | 55*40*133cm | 设备重量 | 80KG |
单价 | 15800元/台(含税含运费) | ||

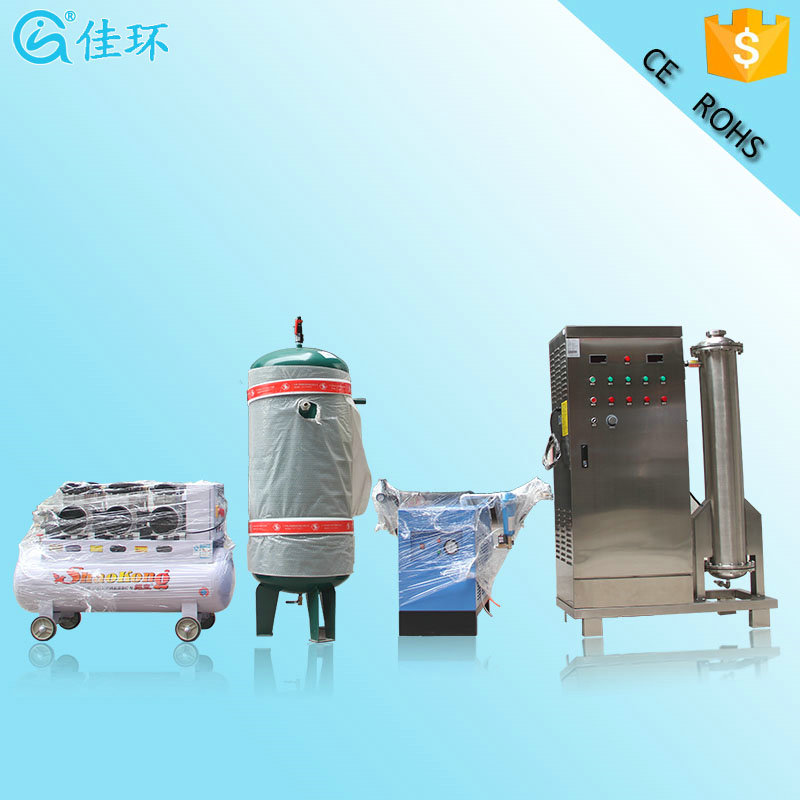

设备图：
以下方案请详细品读：
广加环根据奥托沙的实际情况和空间的情况，从消毒效果，生产效率，采购臭氧消毒机成本等因素考虑，建议出一套比较合理和实用的方案。
依据贵公司所提供的相关资料，获知为奥托沙内部消毒，内部空间为以下数据的区域，需要1小时内达到后进行有效的消毒杀菌效果，5大区域分别消毒两大净化级别，通过计算可知空间消毒所需臭氧量，以下根据相关资料做出方案分析和结果。
一共五个独立区域：
1. 十万级区 91m2，高度2.8m
2. 万级区 210m2，高度2.8m
3. 更衣区（十万级） 68m2，高度2.8m
4. 实验室一区（万级）56m2，高度2.8m
5. 实验室二区（万级）20m2，高度2.8m
每个区域有独立空调，其中1，2点空调主机放在同一个房间（空调机房），另外3个全部分开放置于对应区域的天花隔层中。
建议5个区域每个区域用1台臭氧发生器，1，2点的空间可以把臭氧发生器放在空调机房内使用，各把臭氧输出管接入空调主机送风口处
3,4,5点 空调主机放置对应区域的天花隔层中。这三个区域的臭氧发生器可以放在天花板隔层中，接入臭氧管把臭氧送入送风口处。
根据5个区域的体积和消毒级别进行配臭氧发生器
1.十万级区91m2，高度2.8m 配一台 HY-003-20A
臭氧产量 | 20g/h | 额定功率 | 320W |
输入电源 | 220V/50HZ | 冷却方式 | 水冷 型 |
设备体积 | 40*30*83cm | 设备重量 | 20KG |
单价 | 3850元/台(含税含运费) | ||
2.万级区210m2,高度2.8m 配一台 HY-015-50A
臭氧产量 | 50g/h | 额定功率 | 530W |
输入电源 | 220V/50HZ | 冷却方式 | 水冷 型 |
设备体积 | 55*40*100cm | 设备重量 | 38KG |
单价 | 6500元/台(含税含运费) | ||
注：水冷型机器，建议用循环方式，因此要用到水桶，自配，厂方不标配，厂方配冷却水泵和管件。
3.更衣区（十万级）68m2，高度2.8m 配一台 HY-006-15A
臭氧产量 | 15g/h | 额定功率 | 300W |
输入电源 | 220V/50HZ | 冷却方式 | 风冷 型 |
设备体积 | 40*30*71cm | 设备重量 | 18KG |
单价 | 2950元/台(含税含运费) | ||
4. 实验室一区（万级）56m2，高度2.8m 配一台HY-006-20A
臭氧产量 | 20g/h | 额定功率 | 320W |
输入电源 | 220V/50HZ | 冷却方式 | 风冷 型 |
设备体积 | 40*30*71cm | 设备重量 | 18KG |
单价 | 3350元/台(含税含运费) | ||
5. 实验室二区（万级）20m2，高度2.8m 配一台 HY-005-10A
臭氧产量 | 10g/h | 额定功率 | 180W |
输入电源 | 220V/50HZ | 冷却方式 | 风冷 型 |
设备体积 | 32*26*58cm | 设备重量 | 11KG |
单价 | 2000元/台(含税含运费) | ||
因此总结：
以上5个区域各自配臭氧消毒机，保证每个区域消毒杀菌效果更好，如果是其中一台机器出现故障，不会影响其他区域的消毒，从成本看，也不需要铺2分不锈钢钢管道，工期当天可以安装调试完成，根据广加环臭氧厂技术部建议，这是比较合理的方案。
区域 | 数量 | 每小时产量 （g/h） | 冷却方式 | 价格 （元/台） | 总计 （元） |
1 | 1 | 20 | 水冷 | 3850 | 4050 |
2 | 1 | 50 | 水冷 | 6500 | 6800 |
3 | 1 | 15 | 风冷 | 2950 | 3350 |
4 | 1 | 20 | 风冷 | 3350 | 3750 |
5 | 1 | 10 | 风冷 | 2000 | 2200 |
安装：不用铺管道，直接用臭氧硬管接入各送风口 工期：当天 出车费200元 安装费用500元 | |||||
以上价格为含税含运，同时都可赠送一定长度的臭氧管。 合计：20850元 大写（贰万零捌佰伍拾元整） | |||||
建议采用这个优质的方案。
工艺图：（只做参考）
三、设备操作及注意
1、将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。
2、为达到最佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。
3、接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。（电流表显示当前电流，15克以上机）臭氧输出口有气体输出。
4、延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，（15克以上臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，）臭氧硅胶软管有臭氧气体输出 。
5、根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。
（15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器
6、达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出；
7、臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准，
8、消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。
四、设备配套
设备连接软管、臭氧输送软管（此为强抗臭氧管三个月更换一次具佳）。
设备出厂时，配备5米臭氧管、1个保险丝、合格证、保修卡、使用说明书等。
五、售后服务
设备保修壹年（易损件除外）设备如出现故障，购方需要说明设备情况，供方当日回应。
