方案报价资料
《广州佳环电器科技有限公司简介》
广州佳环电器科技有限公司，成立于2007年，下设广州臭氧设备研发基地，是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘廣加环’已成为臭氧行业的知名品牌，产品远销欧美，市场份额在逐年倍增，产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用，佳环人本着科技兴国，创新兴厂，质量求生存，信誉求发展，客户的要求，是我们需要完成的最低标准！
佳环人的开拓永无止境，面对市场各种仿照，不断触犯我司各项专利，公司投入巨资进行新类别臭氧发生器的研发，必将成为又一个新的里程碑!
广州佳环电器科技有限公司系专业研发，生产，销售臭氧发生器、臭氧消毒机、工业制氧机的企业，多年来为众多的行业解决了让他们一直烦恼的空气消毒，水处理消毒，化学氧化等一系列的问题。公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。
公司生产的系列产品应用范围广，在汽车消毒、制药、食品、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。
摘 要
臭氧（O3）处理技术，可以对空间或水体中的各类物质进行反应，其过程不会产生不环保的物质，是已知氧化能力很强的材料。它作为一项既环保又安全的应用技术，即可以解决水中的异味物质以及颜色不纯净的问题，将水中总有机物含量（COD）降低50%左右，又能对净化空间环境，对环境内的各类细菌、病毒等微生物起到良好的杀灭作用。国外对于生产环境及各类生产用水、饮用水等有严格的标准执行，如饮用水不得含有病原菌、毒素等，但需含矿物质。各种矿物质、pH值、混浊、颜色、溶解率、气体、微生物等，都会影响水的品质。为提高水质，欧洲、日本和美国均在上个世纪采取了臭氧水处理技术。我国近些年才开始使用成熟的臭氧净化处理技术和设备。使用臭氧可以净化生产环境，可以大大节约水资源、促进水资源的循环再利用。
本厂成立以来，针对不同的环境，研发出不同应用目标下的处理方案，完善了臭氧处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧处理应用的盲目性问题，同时在更大范围内推广应用臭氧处理技术，提高我国生产生活、食品药品的安全性，更有效地资源的利用。臭氧制备技术经过几十年来的研究，单位能耗降低了约2－3倍，臭氧发生器的价格也在不断下降，设备更为紧凑更有利于推广。
。
空气源型300G/H臭氧发生器产品配置及介绍
HY-019-300A产品参数
主要配置（占地空间：长450*宽150*高175cm）
名称 | 无油空压机 | 储气罐 | 冷干机 | 臭氧机 | 高效自动过滤器 |
型号 | WW-0.45/7 | 0.3m³ | 7.5P | HY-019 | M-15(Q/P) |
数量 | 1台 | 2个 | 1台 | 1台 | 2个 |
1：产品组成：
（一）无油空压机
型号 | 额定电压 | 额定功率 | 额定压力 | 最大排气量 | 出气口径 | 重量 | 外形尺寸 |
VW-0.45/7 | 380V/50HZ | 4KW | 0.7MPa | 0.45M³/min | DN15 | 1250*500*900 |
（二）储气罐
型号 | 容量 | 尺寸 | 重量 | 设计压力 | 进出气口径 | 设计温度 |
HY-300L | 300L | Φ55*172cm | 80KG | 0.84Mpa | 1.5寸 | 150℃ |
（三）冷冻式干燥机
型号 | 额定电压 | 额定功率 | 处理风量 | 空气出入口径 | 压力露点 | 重量 | 外形尺寸 |
7.5P | 220V/50HZ | 500W | 1M³/Min | 1寸 | 2℃～10℃ | 40KG | 70*40*68cm |
（四）臭氧发生器
型号 | 额定电压 | 额定功率 | 输入气压 | 重量 | 外形尺寸 | 输出口径 | 输出产量 |
HY-019 | AC-220V/50HZ | 3000W | 0.25Mpa | 67KG | 100*55*165 | Φ10mm | 300g/h |
三、臭氧发生器一览表：以下价格含运不含税。
序号 | 货物名称 | 型号/参数 | 数量 | 品牌 | 单价（RMB） | 总金额（RMB） |
1 | 空气源臭氧发生器 | HY-019-300A | 1台 | 广佳环 | 27500 | 27500 |
2 | 无油空压机 | VW-0.45/7 | 1台 | 3200 | 3200 | |
3 | 冷冻干燥机 | 7.5P | 1台 | 2700 | 3700 | |
4 | 储气罐 | HY-300L | 1台 | 1600 | 1600 |

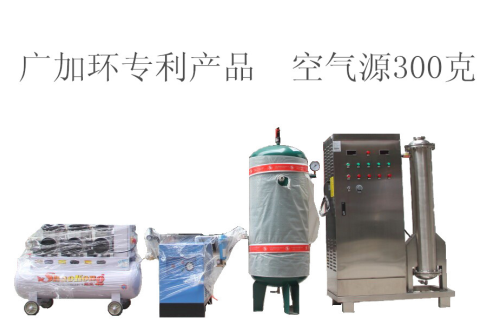

设备参考图如下
注意事项：
1．机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。
售后服务：
1．设备质保期
设备保修期为设备出厂之日起一年保修，终身维护；
①操作人员能熟练操作设备；
②维修人员需掌握设备的日常维护和维修工作。
2．故障排除
①接到服务电话后，接到用户设备出现故障的信息后，当日给用户明确答复；检修设备保证用户正常使用。
3．其他服务
①建立用户电脑档案，有专用软件协助用户进行设备管理；
②定期提醒用户更换易损件，检查设备及注意事项。
4．质量承诺：
①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。
②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。
③在正常的使用情况下，整机设备使用寿命8-10年。
④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：
A、环境过于潮湿或机器结构内部进水而导致产品损失
B、擅自改动产品结构而导致产品损坏
C、因自然灾害或其它不可抗力而导致产品损坏
D、因操作不当导致机器出故障。
设备操作及注意：
1、将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。
2、为达到最佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。
3、接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。（电流表显示当前电流，15克以上机）臭氧输出口有气体输出。
4、延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，（15克以上臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，）臭氧硅胶软管有臭氧气体输出 。
5、根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。
（15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器
6、达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出；
7、臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准，
8、消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。
五、设备配套
1、设备连接软管、臭氧输送软管。
2、设备出厂时，配备1整套设备连接管件、器件、1个保险丝、合格证、保修卡、使用说明书等。
六、臭氧发生器设计、制造和检验标准
CJ/T322-2010 中华人民共和国城镇建设行业标准《水处理用臭氧发生器》
GB150 钢制压力容器
GB/T 191 包装储运图示标志
GB 3095-1996 环境空气质量标准
GB 4208 外壳防护等级（IP 代码）
GB/T 6682-2008 分析实验室用水规格和试验方法
GB 7521.1-2005 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验
成套设备
GB/T 13306 标牌
GB/T13384 机电产品包装通用技术条件
GB 14050 系统接地的型式及安全技术要求
GB 19517 国家电气设备安全技术规范
DIN EN60204 设备的电器装备（一般要求）
DIN EN60034 旋转电机（测定和操作状态）
GB4942.1－85 电机外壳防护
CD/T5226.1－1996 工业机械电气设备第一部分：通用技术条件
七、产品特点及性能说明
先进的电晕放电技术
最优化的机械设计
先进的IGBT供电单元
低谐波污染
低能耗
臭氧浓度高、结实耐用
结构紧凑
低维护工作量
自动化界面控制
放电体
臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键，臭氧发生器HY系列应用IGBT集成技术，采用极其稳定、臭氧浓度高、超长使用寿命的智能型钛金脱羟石英管结构放电单元，空气冷却，过温过流电路保护，臭氧发生器主要部件均为自厂生产.整机为304不锈钢材质。
